Технические характеристики IGM FD300
Назначение:
Приспособление для фрезерования шипов DF300 предназначено для создания нескольких типов шиповых
соединений - глухих и открытых шипов "ласточкин хвост", открытых ящичных шипов ― с различными
параметрами по ширине и глубине шипования. Максимальная ширина заготовки = 305 мм
DF300 комплектуется шаблоном для глухого соединения "ласточкин хвост"
Соответствующим копировальным кольцом , которые позволяют работать с максимальной шириной заготовки 305 мм при толщине от 11 до 25 мм.
С комплектным шаблоном используются фрезы* для фрезерования шипа "ласточкин хвост":
D=12,7 x 12,7 мм хвостовик = 8 мм

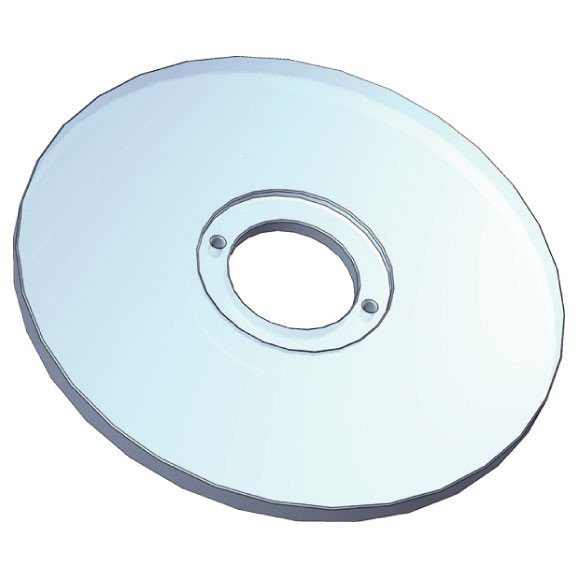

Если расстояние между крепежными отверстиями для установки копировального кольца на используемом фрезере отличается от 50 мм, то дополнительно может понадобиться универсальная базовая подошва FRB170*, которая монтируется на любой ручной фрезер и предусматривает установку копировального кольца:
* приобретаются дополнительно, в стоимость базового комплекта не входят

Дополнительно к приспособлению DF300 могут быть приобретены шаблоны и копировальные кольца для фрезерования другого размера глухого шипа "ласточкин хвост",
открытых прямых ящичных шипов двух типоразмеров и сквозных шипов "ласточкин хвост" двух типоразмеров:
Порядок работы с помощью шипорезного приспособления DF300
1. Установка и прижим заготовок. 2. Установка и фиксация шаблона. 3. Фрезерование пазов.
|
\
\
