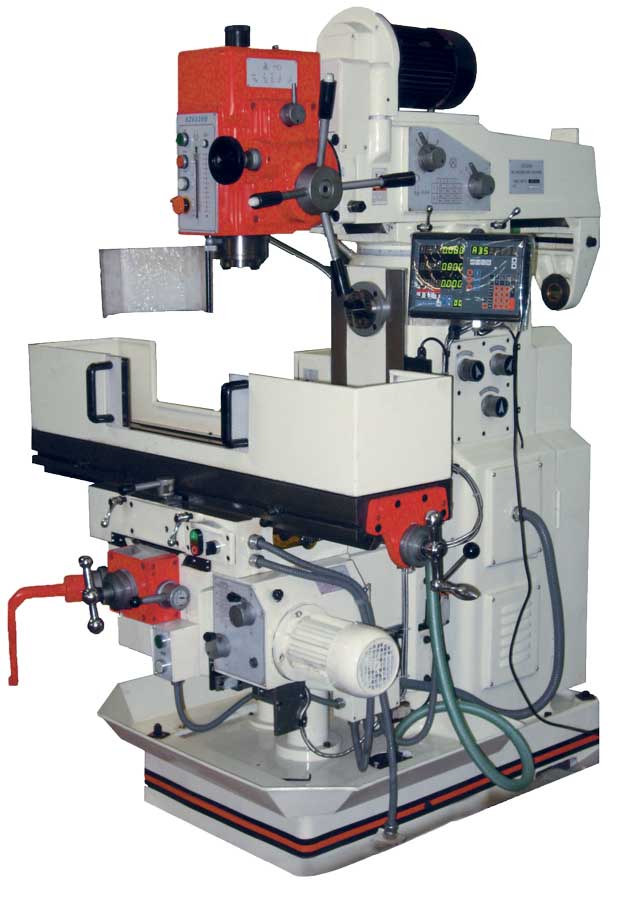

Универсальный фрезерный станок JET JMD-26X2 XY

• Описание
• Характеристики
• Инструкция / Видео

Описание JET JMD-26X2 XY

Серийное производство по обработке различных деталей из черного и цветного металла трудно представить себе без станков фирмы JET. Приобретая изделие универсальный фрезерный станок JET JMD-26X2 XY, Вы получаете многофункциональную машину, способную удовлетворить даже самого требовательного клиента.   Универсальный фрезерный станок JET JMD-26X2 XY оснащен двумя шпинделями (горизонтальный и вертикальный). Вертикальный шпиндель имеет частоту вращения 67-2010 об/мин, горизонтальный 40/1300 об/мин. Ход пиноли верт. шпинделя 120 мм, автоматическая подача пиноли 0,1/ 0,15/ 0,3 мм/об. Этот шпиндель расположен на расстоянии от стола: 80-420 мм, от стойки 200-550 мм. Расстояние горизонт. шпинделя от стола 0-340 мм. Универсальный фрезерный станок JET JMD-26X2 XY оборудован устройством индикации по трем осям. Диаметр сверления (максимальный) составляет 40 мм, автоподача 30 мм. Фрезерный стол полностью механизирован, три Т-образных паза позволяют максимально точно закрепить заготовку. Глубина сверления регулируется, оснащена устройством реверса. Фрезерная головка имеет угол наклона вправо/ влево. Универсальный фрезерный станок JET JMD-26X2 XY дает возможность торцевого фрезерования до 125 мм, концевого фрезерования 25 мм. Двигатель с  мощностью 1,5 кВт рассчитан на работу в течение рабочего дня, встроена система подвода СОЖ. Так же есть режим работы нарезания резьбы. Размеры станка: высота 2150 мм, длина 1580 мм, ширина 1450 мм. Вес агрегата составляет 1300 кг.

Основные особенности

• Компактная конструкция по высоте
• Вертикальный и горизонтальный шпиндели
• Частота вращения вертикального шпинделя 67-2010 об/мин
• Частота вращения горизонтального шпинделя 40-1300 об/мин
• Наклон фрезерной головки влево/вправо
• Режим работы для нарезания резьбы
• Встроенная система подвода СОЖ

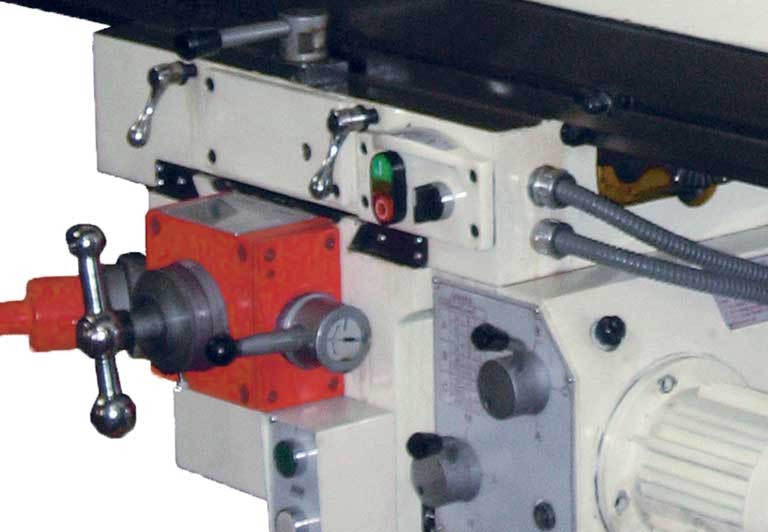

• Полностью механизированный фрезерный стол
• Регулируемый упор глубины сверления с переключателем реверса
• УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
• Двигатель подъёма/опускания фрезерного стола

Стандартная комплектация:

• Зажимная тяга, 2 шт.
• Лампа местного освещения
• Устройство цифровой индикации по 3 осям
• Автоматическая подача по осям X и Y
• Централизованная система смазки стола
• Тиски фрезерные, ширина губок 160 мм
• Цанговый патрон с набором из 8 цанг (4-16 мм) ER32
• Сверлильный патрон Ø16 мм с оправкой ISO 40/B-16
• Переходные втулки ISO 40/MK-4, /МК-3, /МК-2
• Фрезерная оправка ISO 40 - Ø32 мм
• Оправка горизонтального шпинделя
• Инструмент для обслуживания
